VDS 마이그레이션





#1

Distributed Switch 생성

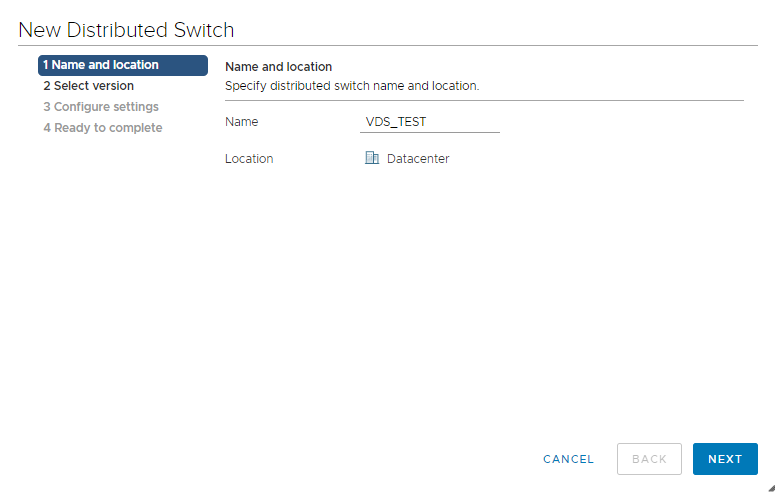

New Distributed Switch





이름을 정해줍니다.





버전을 선택합니다.

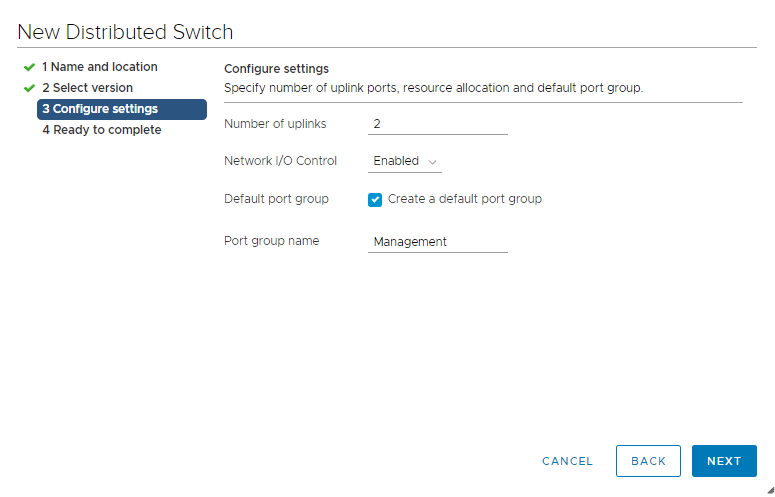

업링크 수를 2개로 정합니다.

Create a default port group을 선택하고

포트그룹 이름을 Management로 정합니다.

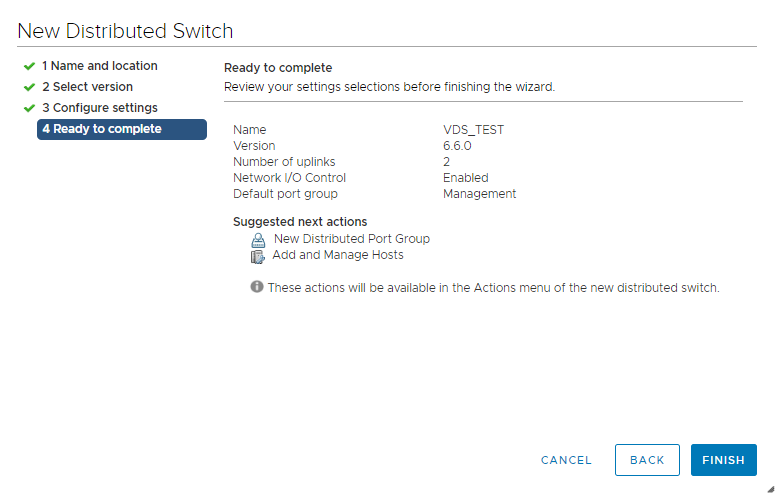

내용을 확인하고 FINISH













VDS가 만들어졌습니다.



























#2

분산스위치에 호스트 추가 및 VMKernel 설정







Host를 추가하기 위해

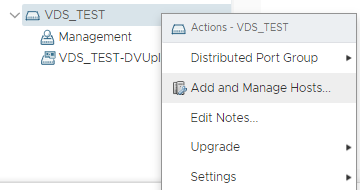

Add and Manage Hosts를 선택합니다.

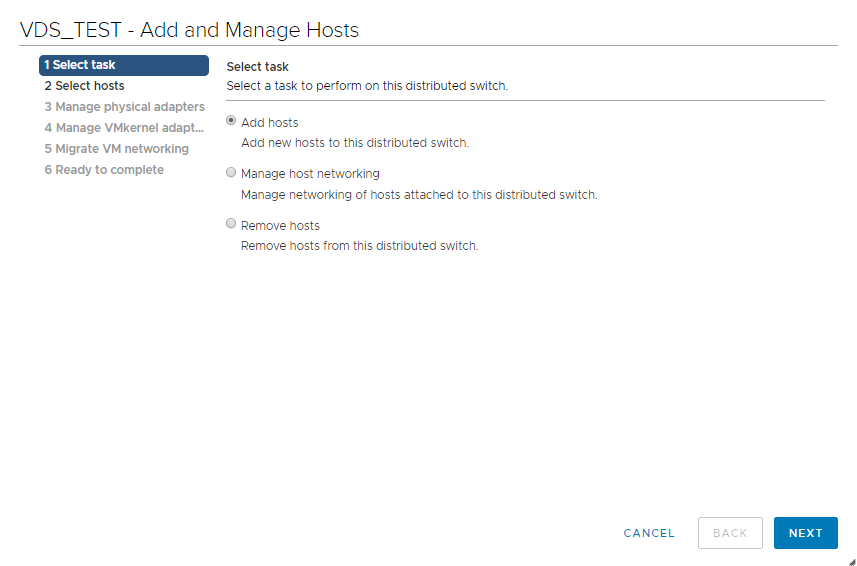

호스트 추가를 위해 Add hosts선택









+를 누릅니다.









추가할 수 있는 호스트 목록이 있는데 모두 선택합니다.







호스트가 추가되었습니다.















물리적 어댑터를 할당하려고 합니다.

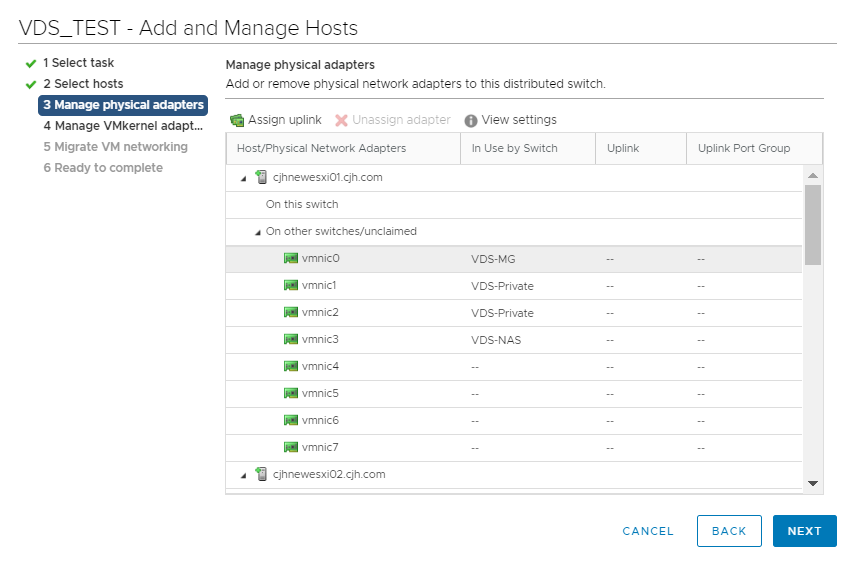

vmnic0을 선택하고 Assign uplink를 클릭합니다.













할당할 업링크를 선택합니다.









vmnic0이 할당되었습니다.













VMkernel adapters를 선택합니다

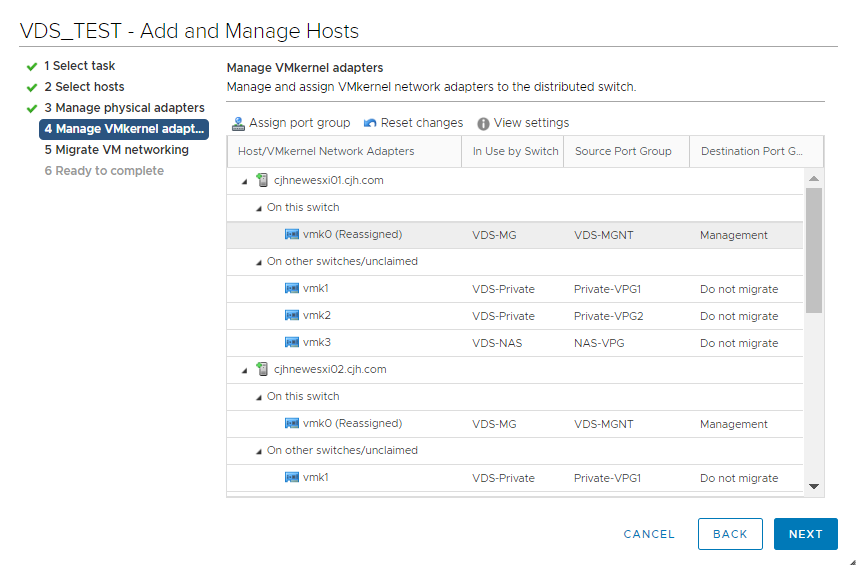

vmk0 어댑터를 포트그룹에 할당합니다.

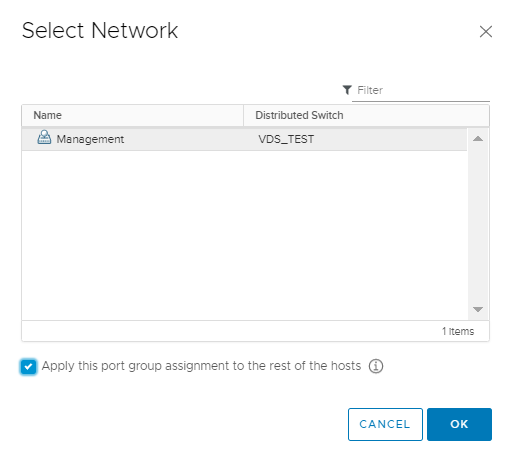

Management 포트그룹을 확인하고 OK







VMkernel adapter가 할당되었습니다.

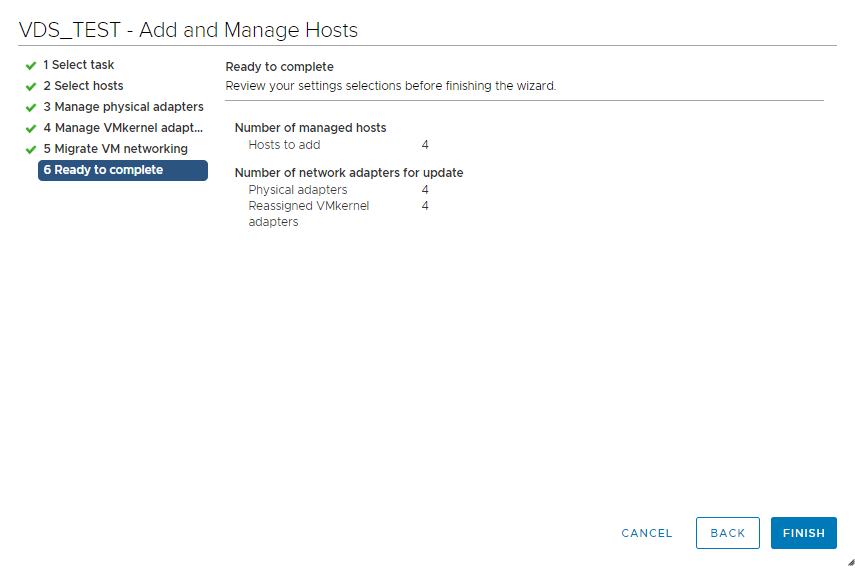

설정 내용을 확인하고 FINISH를 누릅니다.





Management 포트그룹에서 Hosts에서

제대로 할당된 것을 볼 수 있습니다.

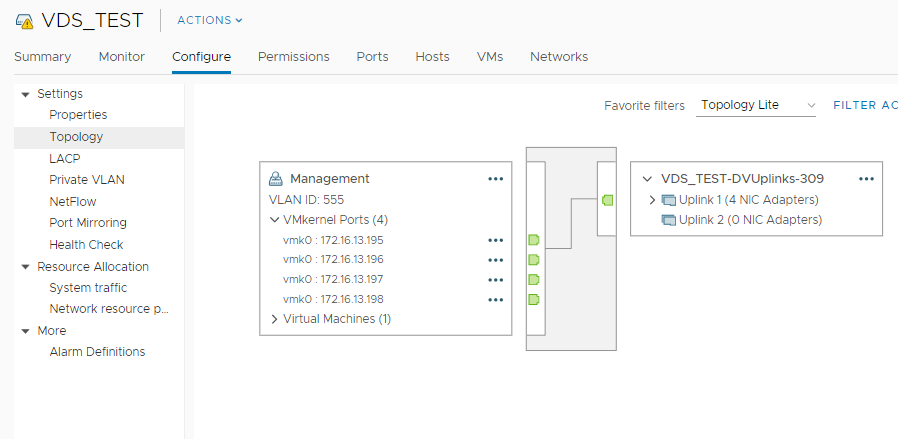

Configure - Topology





VDS_TEST 분산스위치에 managemt의 VMkernel Ports에

할당된 vmKernel과 VM Machines을 볼 수 있습니다.

















#3

가상머신 네트워크를 VDS로 마이그레이션





호스트2에서

Host2_VDS_MGNT라는 가상 머신을 만들었습니다.









기존에 VSS를 쓰고 있는 VM을

VDS로 마이그레이션 하려고 합니다.

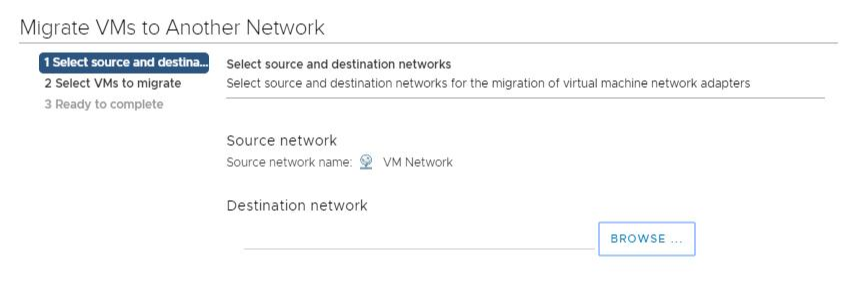

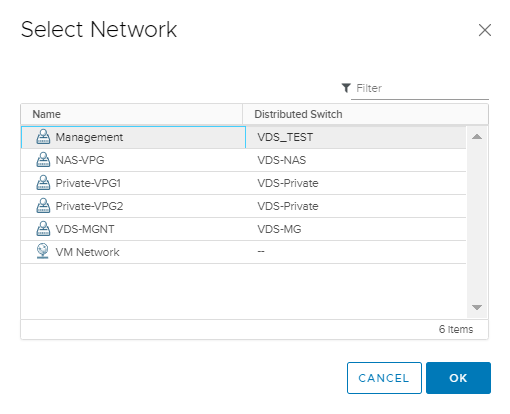

Migrate VMs to Another Network를 클릭합니다.































Management 포트그룹으로 마이그레이션 되었습니다.













# 4

VSS -> VDS



# 이전에 VSS -> VDS 마이그레이션 했던 스크린샷이 없어져서

호스트4로 다시 실습을 하였습니다.

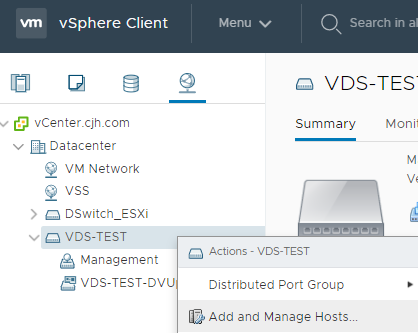

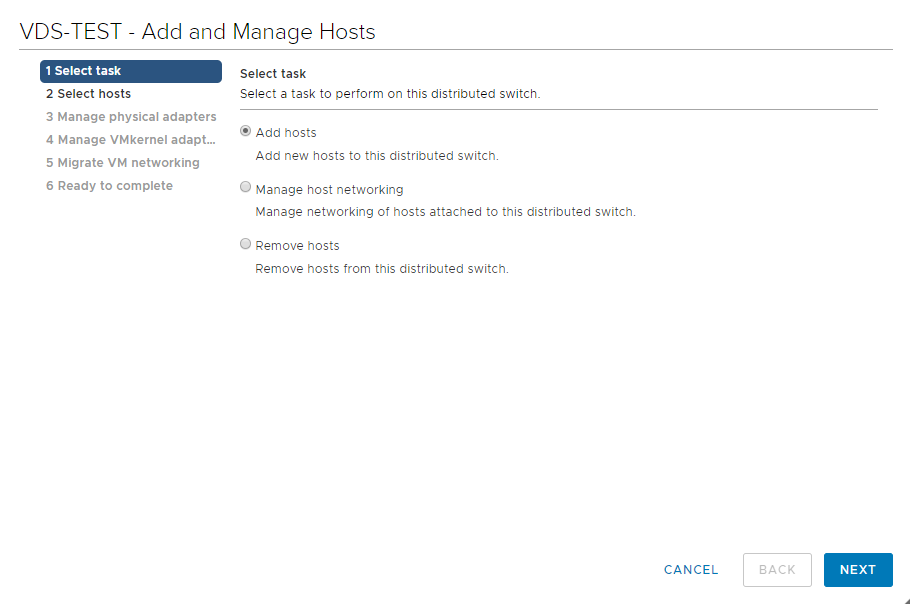

Add and Manage Hosts를 클릭

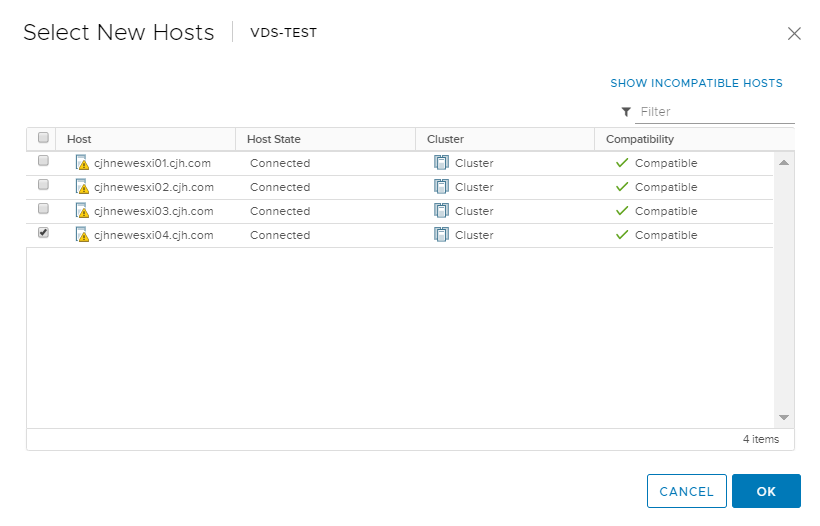

호스트4로 실습을 할 것이기 때문에 호스트4만 선택합니다.

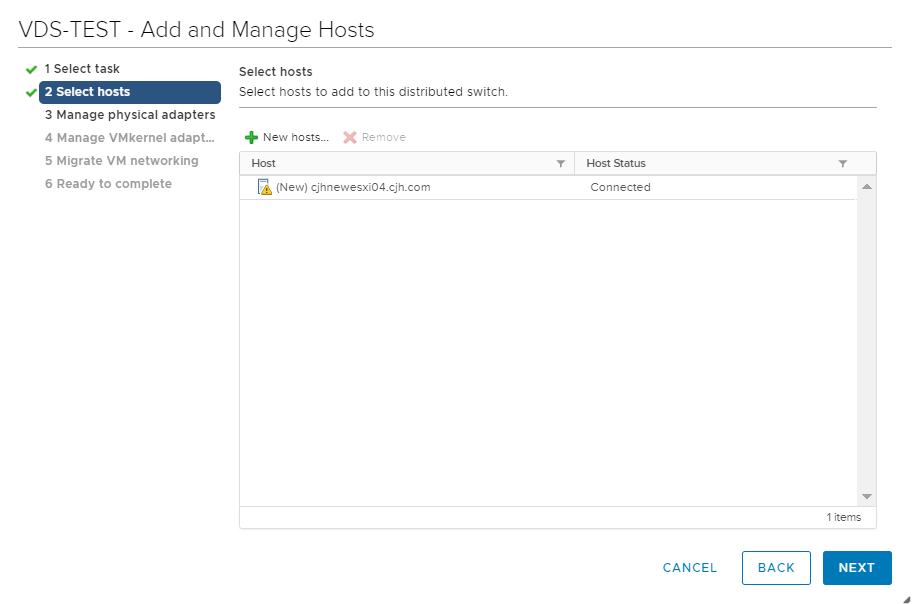

호스트4가 선택됨

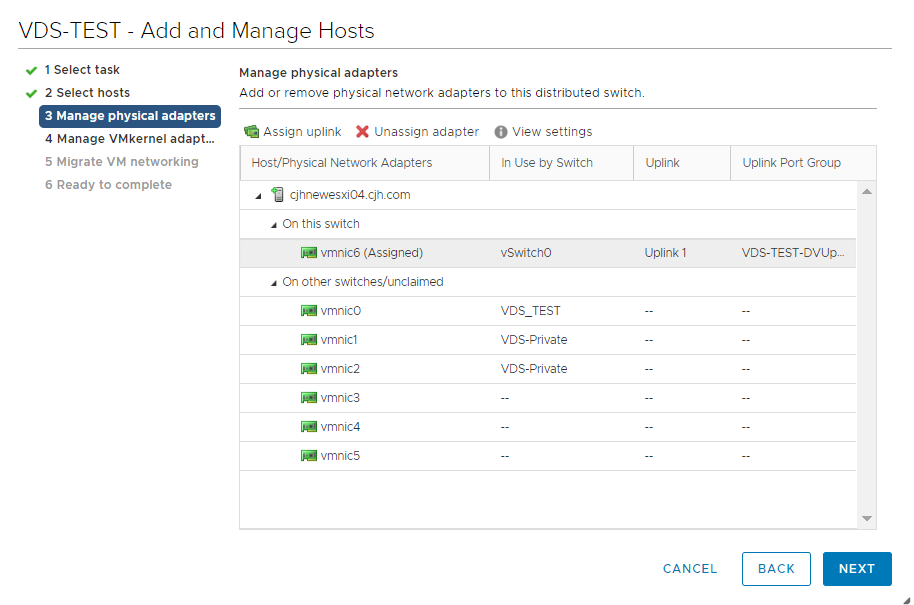

vmnic6를 업링크 할당하기 위해

Assign uplink 클릭









Uplink 1을 선택

OK를 누르면 할당됩니다.









Uplink가 VDS-TEST로 연결됨









VMkernel을 VDS-TEST의 Management

포트그룹으로 할당합니다.

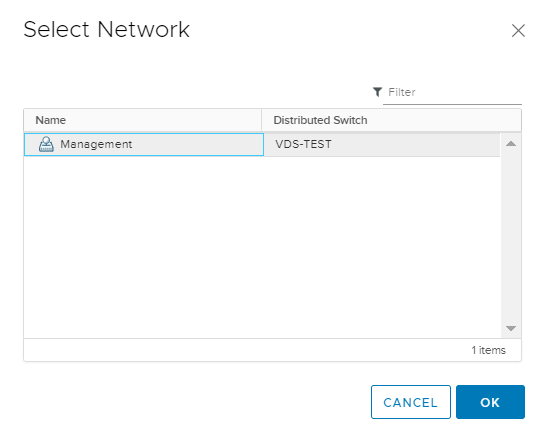

Management 선택

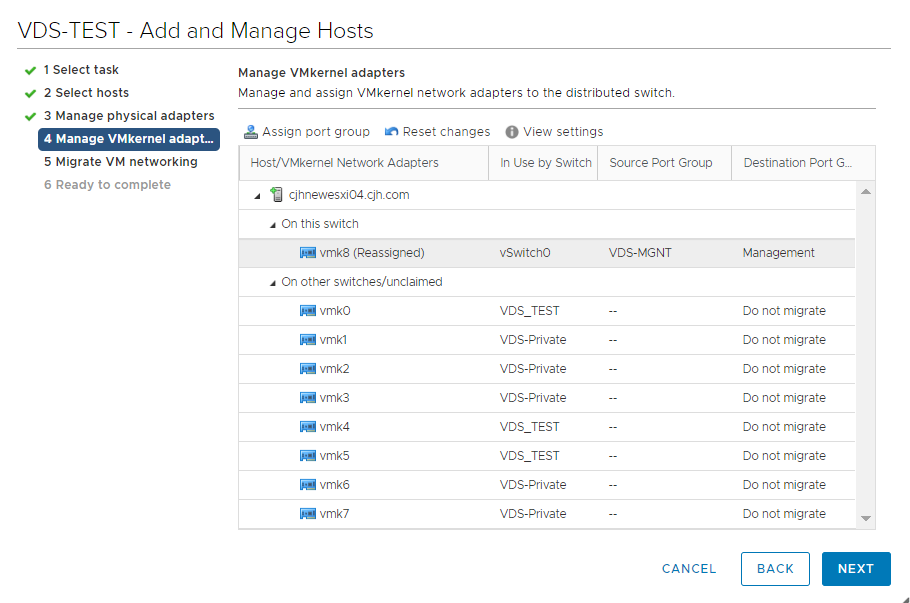

vmk8이 할당되었습니다.

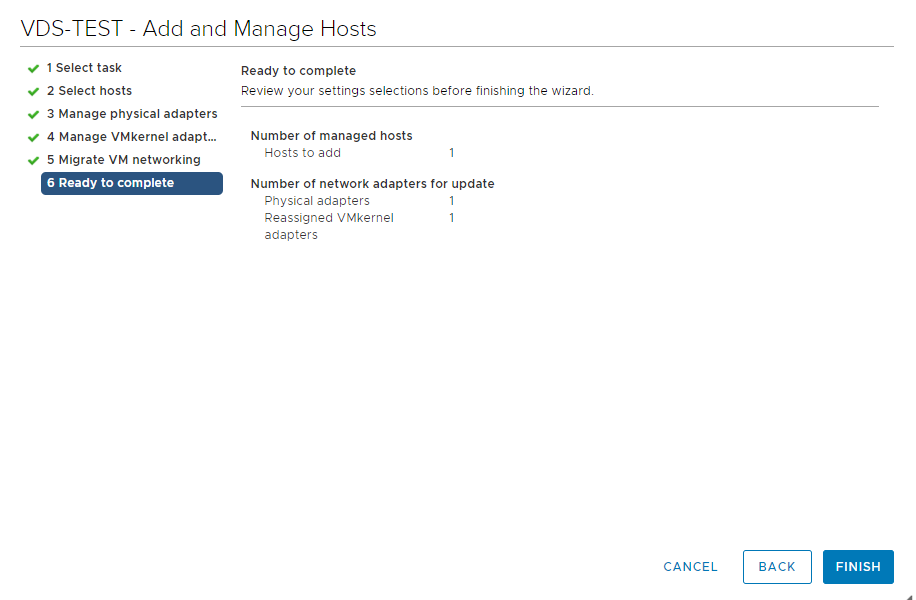

마지막 확인을 하고 FINISH를 클릭합니다















vSwitch0의 vmk8이 VDS-TEST라는 분산스위치의 Management 포트그룹으로 마이그레이션 되었습니다.
